CAD的这些神技能,你造吗!

【班筑软件】 2019-03-06 发布

CAD是室内设计师的基本技能,学习的过程中,不仅要不断练习,还需要一些技能,今天,和小编一起来学习,这些相见恨晚的CAD技能吧,学到就是赚到!


实用篇


1、双击中键:全图显示。


2、按中键拖动,相当于抓手工具,但比抓手工具快捷键方便。


3、CAD用久了会发现快捷方式一点都不快捷,在“选项-系统配置”中,取消右键快捷命令,实现右键单击确认和重复。





4、绘图里的拉长工具,加DE,是非常强大的中心线辅助工具。


5、更改中心线的线型,使其符合国标,步骤如下:线型-加载-文件-记事本打开-找到相应线型,输入数字进行更改。

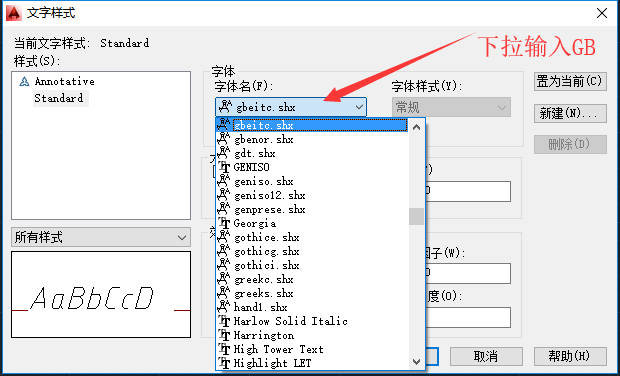

6、快速找到国标字体:调出字体样式-下拉-输入“GB”即刻出现gbeitc/gbenor。

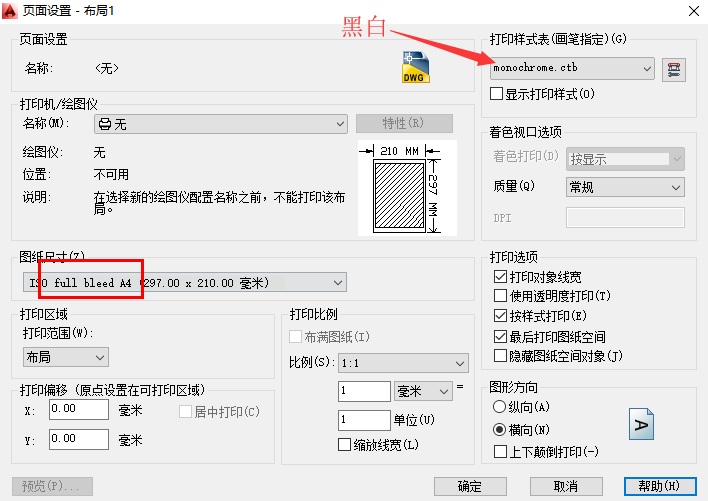

7、黑白打印:打印出图时,只要选monochorme.ctb就是黑白打印了,不需要再更改颜色,此外选择full bleed,就是全图幅打印。

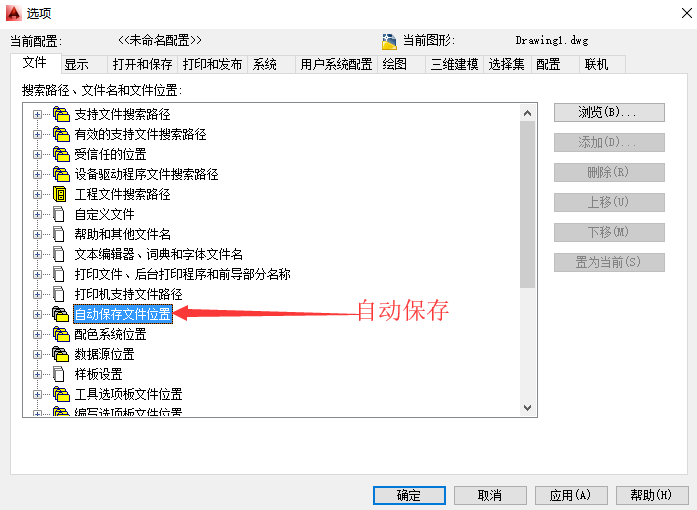

8、开机第一步,设置自动保存:工具-选项-文件,如果死过一两次,你就知道它的重要意义了。




9、Mtp/m2p:做图时快速找到两点的中点。


10、From:指定基点后可选择距离点,相当于用户坐标。

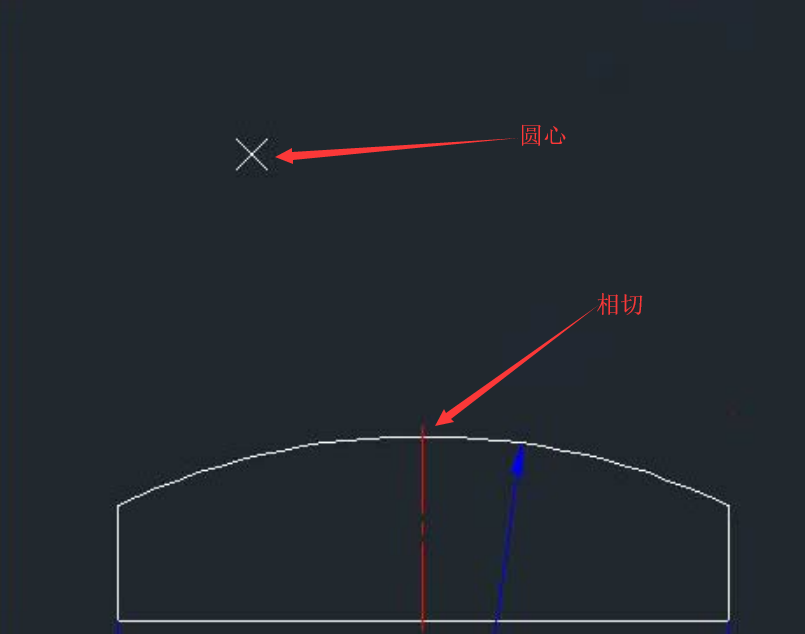

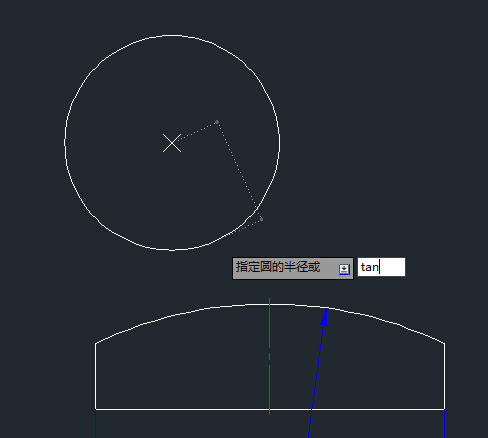

11、Tan:瞬时相切。如:已知一个点做圆心,画与一弧相切的圆。





输入c,选择点,输入tan。




12、MV:新建一个矩形视口,用于布局。


13、Overkill:删除重复或重叠的直线、圆弧和多段线。此外,合并局部重叠或连续的对象。




14、AUDIT:修复莫名错误。如果图形含有 AUDIT 命令不能修复的错误,使用 RECOVER 命令检索图形并更正其错误。


15、修剪和延伸:按住shift,双击进行切换。

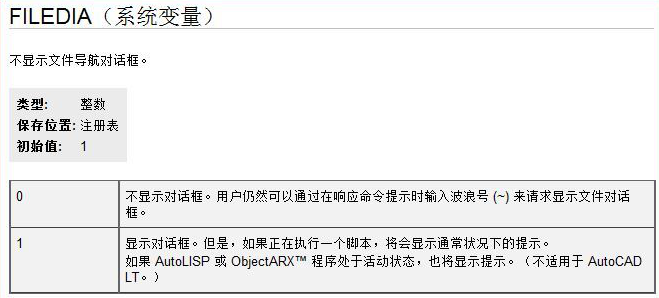

16、FILEDA:系统变量为1时,命令才能调出窗口。





17、更改快捷方式:在安装目录下找到acad.pgp,用记事本打开。但不建议更改,建议记住默认的。

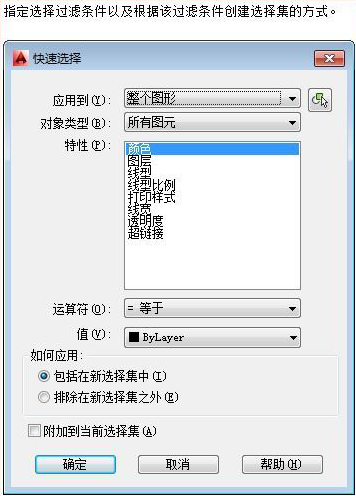

18、快速选择:工具-快速选择qse(快速选择的快捷键)。




19、MA:格式刷,和WORD里的格式刷作用相似。


20、Ctrl 组合键:

Ctrl + 0 切换全屏显示

Ctrl + 1 属性面板

Ctrl + 2 设计中心

Ctrl + 3 工具选项板

Ctrl + 4 图纸集管理器

Ctrl + 6 数据库连接管理器

Ctrl + 7 标记集管理器

Ctrl + 8 快速计算器

Ctrl + 9 切换命令行显示

Ctrl + A 全选

Ctrl + B 切换捕捉开关

Ctrl + C 复制

Ctrl + D 开关动态UCS功能

Ctrl + E 切换等轴侧平面

Ctrl + F 开关对象捕捉

Ctrl + G 开关栅格显示

Ctrl + H 切换系统变量:PICKSTYLE

Ctrl + I 切换系统变量:COORDS

Ctrl + K 超链接

Ctrl + L 切换正交模式

Ctrl + N 新建文件命令

Ctrl + O 打开文件命令

Ctrl + P 打印命令

Ctrl + Q 退出并关闭AutoCAD

Ctrl + R 循环激活布局中的视口

Ctrl + S 保存图形

Ctrl + V 粘贴

Ctrl + X 剪切

Ctrl + Y 重做

Ctrl + Z 撤销

Ctrl + Shift + V 粘贴为块

Ctrl + Shift + C 复制时指定基点

Ctrl + Shift + H 切换选项板的显示

Ctrl + Shift + S 另存为


神器篇


作为室内设计师,尽管你掌握了这些技能,但是你会发现,还是天天加班,今天小编推荐一款神器——班筑家装Remiz,可一键生成施工图、效果图、预决算,让你的设计快人一步!


班筑家装Remiz是一款基于BIM技术的室内设计软件,基于AutoCAD图形平台开发,利用AutoCAD强大的图形功能,充分考虑了我国装饰行业的特点及使用习惯,适用于家庭装修或小型工装的初步设计、深化设计及施工阶段。




班筑家装Remiz具有高效建模、一键施工图、一键效果图、一键预决算、一键水电等功能,设计师只需简单导入户型图,进行BIM模型转化,通过家装BIM模型,即可快速生成一整套施工图、效果图、预决算,让室内设计更加高效、便捷,极大地提高了室内设计师的工作效率、节省了时间。
